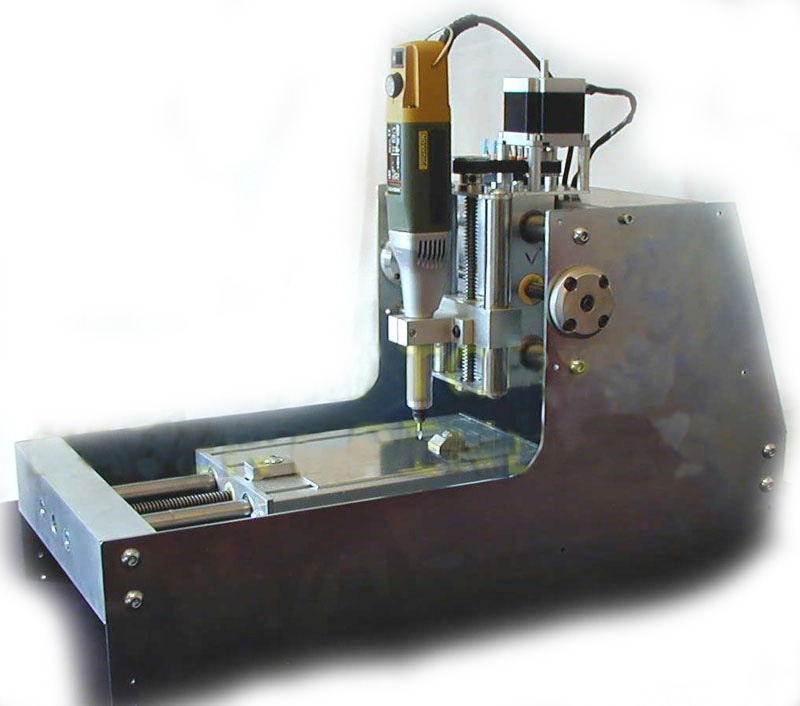

Hawk 2516 è una robusta macchina fresatrice CNC a 3 assi, tipologia a portale fisso per incisione, fresatura, progettata per la realizzazione dal pieno di pezzi in alluminio. E' naturalmente adatta ad altre lavorazioni, eccellendo nella precisione (incisoria fine, orafi, gioiellieri, prototipazione rapida PCB). Particolarmente rigida e precisa, grazie alle guide sovradimensionate, pulita grazie al cover e il cassetto raccogli-trucioli che ne rende l'uso possibile nel laboratorio ancorché in officina, di veloce installazione grazie all'elettronica integrata precablata e il software di gestione già configurato, pratica con la mensola riponi frese e utensili, compatta grazie ad un attento progetto dei sistemi di trasmissione del moto che consentono il ripiegamento del motore Y nel corpo della macchina, elegante, grazie al design made in italy curato in ogni dettaglio, versatile, con il colletto standard 20mm per ogni utensile elettrico o meno, nonché le guide universali (t-slot) per ogni sistema di fissaggio dei pezzi in lavorazione.
Target di lavorazione
- Lavorazione legno (fino a 1000mm/min)
- Lavorazione leghe di alluminio (fino a 250mm/min) anche dal pieno (oltre che lastre sottili)
- Lavorazione materie plastiche truciolabili (targhe, incisioni, etc etc)
- Scontornatura piste in rame su tavole di vetronite per la realizzazione di circuiti (PCB)
Caratteristiche tecniche
- Robusto telaio, tipologia a portale fisso con tavola mobile in alluminio estruso per la massima rigidezza e precisione di lavorazione.
- Azionamenti: 3 motori passo-passo da 1,2Nm con risoluzione 800 microstep/rev (200 step/rev, quarter step drive)
- Risoluzione 0,000187 mm (1/4 passo)
- Ripetibilità sui 3 assi +/- 0.02mm
- Guide a ricircolo di sfere da Ø16mm sulla tavola x, sovradimensionate ed estremamente rigide, su assi induriti e rettificati.
- Spalle in acciaio zingato, supporti guide in alluminio pieno.
- Velocità di spostamento in rapido 1500mm/min
- Viti trapezoidali da 12x3 mm con madrevite in tecnopolimero (con assenza di gioco assiale)
- Dimensione della tavola / clamping area: 250x160 mm
- Corse degli assi: X=250 mm; Y=160mm; Z=100mm
- Massimo volume lavorabile 250x160x60 mm
- Dimensioni totali : LxWxH = appr. 650x500x500 mm
- Driver motori con scheda cobra 2 Amp bipolar, chopping, microstepping (equivalenti a 2,8A in unipolare), on board integrato nella scocca, precablato, pronto all'uso
- Collegamento plug&play al PC per mezzo cavo LPT DB25 (fornito)
- Attacco standard per elettromandrino Ø20mm. E' naturalmente possibile montare sull'asse Z qualsiasi altro tipo di supporto per elettroutensili, qualora fosse necessario.
- Mensoletta magazzino utensili integrata nella scocca
- Cassetto raccogli trucioli
- Tavola mobile con cursori integrati per il bloccaggio dei pezzi
- Software di interfaccia uomo/macchina Limited Edition MACH3
- Peso appr. 25kg
Accessori disponibili su richiesta

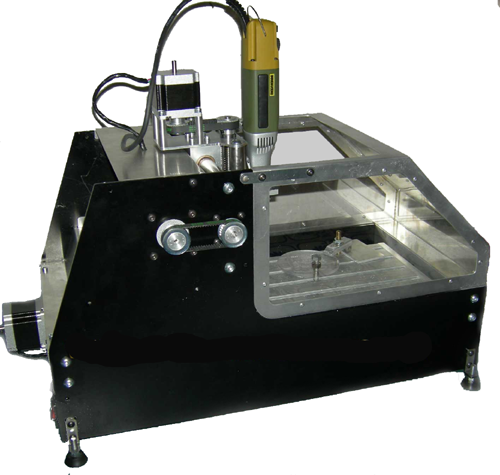

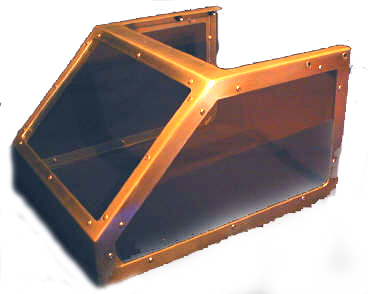

Schermo di protezione in lexan antinfortunistico e alluminio piegato e saldato
-
Elettromandrino Proxxon 220V 100W con 6 pinze utensili 120° da 1,0 a 3,2mm
